古往今來，軟玉（和田玉、閃石玉）以其色澤光潔柔美、質地堅韌細膩、溫潤含蓄、符合國人的審美觀念而深得人們的喜愛，近年來隨著和田玉資源的日漸枯竭，價格一路飛漲，甚至上千倍的增長，收藏者甚眾，在巨大的經濟利益的刺激下，隨著科技水平和各種玉石仿造水平的提高，大量的和田玉仿制品也充斥著市場，甚至達到了以假亂真的程度，令人難辨真假，這不僅使玉石收藏愛好者在購買和田玉時造成自身的經濟損失，還嚴重擾亂了和田玉市場，因此，如何鑒別和田玉與其仿制品是我們需要討論的問題.

中國古代的真玉只有軟玉一種，這種情況一直延續到明清之交緬甸翡翠呈規模性輸入中國為止。軟玉也被稱為“和田玉”，因產于新疆和田而得名，時至今日，和田玉已成為軟玉的商業用名。和田玉以其細膩的質地，溫潤的光澤深受人們的喜愛，優質羊脂玉資源稀少且價值昂貴。然而近年來珠寶玉石市場出現了種類繁多的和田玉仿制品，這些仿制品價格不菲，有幾十元幾千元甚至叫價幾十萬元，魚目混珠以假亂真，令人不知所措。當然，想要探究和田玉和仿制品的鑒別方法，自然要從和田玉入手，了解和田玉的特點，由此來對比仿制品的差距。

1、和田玉

1.1概述

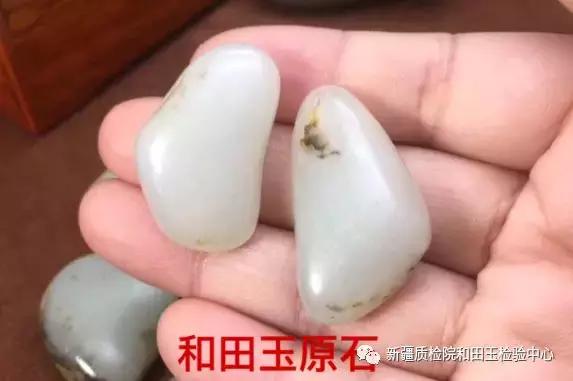

和田玉即軟玉，英文名稱為Nephrite，世界許多地方都有軟玉產出，但以中國新疆和田地區產的軟玉質量最佳，產出歷史最為悠久，據出土文物考證，早在新石器時代（約一萬年至四千年前）就有了軟玉制品，但真正廣泛使用則主要開始于商代。和田玉色澤優異，產量少，產地昆侖山。和田玉與中國政治、文化、藝術的密切聯系，產生了中國特有的玉文化。

1.2基本性質

和田玉中的礦物成分主要由透閃石、陽起石組成，以透閃石為主。結晶狀態為晶質集合體，常呈纖維狀集合體；大多數呈半透明狀；玻璃光澤至油脂光澤；透閃石具兩組完全解理，集合體通常不見；斷口呈鋸齒狀或參差狀，和田玉韌性好，是韌性最大的玉石之一，不易碎裂；顏色有白、青、黃、綠、黑等顏色，其中白色不含鐵，由純透閃石組成，灰綠色至墨綠色往往含較多的陽起石，因Fe含量的增加引起；黃色與紅色是風化作用造成的次生色；黑色可能含較多的石墨或磁鐵礦；摩氏硬度6~6.5；密度2.95g/cm3；折射率點測為1.61；當長纖維狀透閃石-陽起石平行排列，加工正確時可產生貓眼效應。

2、和田玉質量鑒別

軟玉無論是白色品種系列，還是綠色品種系列，其質量鑒別都要從質地、顏色、光澤、塊度、凈度（包含雜質及裂紋）幾個方面進行評價。

1. 質地要求致密、細膩、堅韌、光潔，油潤無瑕，少有綹裂。

2. 顏色要求柔和、純正、均勻，無雜色或過渡色。

3. 光澤明亮滋潤無瓷性，無雜質，無裂紋，品種好的軟玉多為油脂光澤，其次為油脂至玻璃光澤。

4. 塊度越大越好，要求完整、無裂。同樣顏色、質地和塊度的軟玉，帶皮的仔料價值較高，其次為山流水和山料。山料無磨圓，呈棱角狀的外形，一般潤性及韌性稍差。

5. 凈度軟玉要求瑕疵越少越好，瑕疵主要包括石花、玉筋、石釘、黑點和綹裂等，將影響玉石的品質和出成率。

6. 和田玉與仿制品的鑒別

目前市場上出現最多的和田玉仿制品有石英巖、岫玉、玉髓、大理石、玻璃做成的掛件或者手鐲，肉眼觀察與和田玉極為相似，因此借助實驗室常規儀器和大型儀器的檢測，分析出各種仿制品的物理參數與和田玉有著本質的區別。

軟玉及相似玉石的鑒別特征

名 稱	結 構	折射率	密 度	硬 度	礦物組成
軟玉	纖維交織結構	1.61±	2.95±	6~6.5	透閃石為主
石英巖	粒狀結構	1.54±	2.65±	7	石英為主
岫玉	纖維交織結構	1.56±	2.57±	2.5~6	蛇紋石為主
玉髓	隱晶質結構	1.54±	2.65±	6.5~7	玉髓為主
大理石	粒狀結構	1.486~1.658	2.70±	3	以方解石為主
玻璃	非晶質結構	1.51	2.5	5~6	-

3.1石英巖

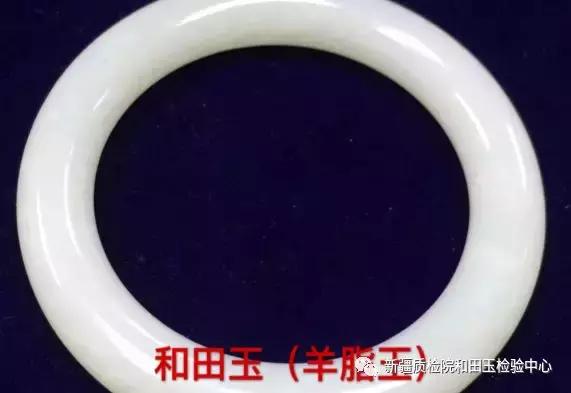

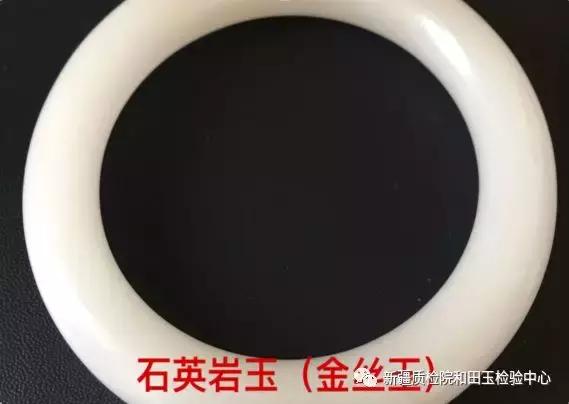

與軟玉最為相似的是白色石英巖。在肉眼鑒定中軟玉與白色石英巖有如下區別。

1. 軟玉大部分為油脂光澤，而石英巖具玻璃至油脂光澤。

2. 軟玉具纖維交織結構，十分細膩，其斷口為參差狀，而石英巖具粒狀變晶結構，其斷口為粒狀。

3. 一般情況下軟玉的透明度低于石英巖。

4. 同樣大小的制品用手掂時，軟玉較重，而石英巖則較輕。在實驗室條件下，軟玉的物理性質參數(折射率值、密度值等）與石英巖有著明顯的差異(見表）

3.2岫玉

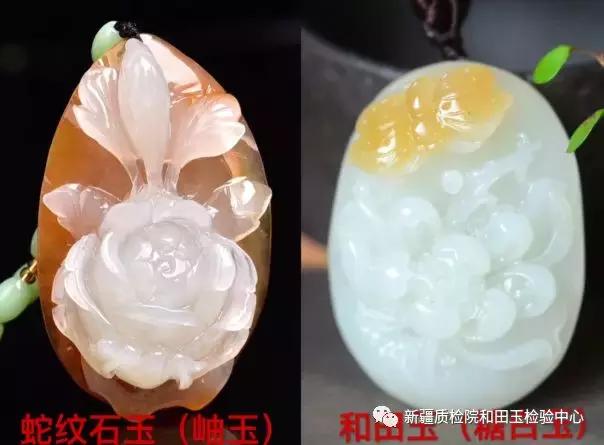

黃綠色軟玉外觀可能與岫玉相似，白玉與白色岫玉也十分相似，因為岫玉的結構也很細膩，肉眼鑒定軟玉與黃綠色岫玉的區別如下。

1. 軟玉主要為油脂光澤，而岫玉則為蠟狀光澤。

2. 大部分情況下軟玉的透明度低于岫玉的透明度。

3. 軟玉的硬度明顯高于岫玉，岫玉制品的棱角更趨于圓滑。

4. 軟玉制品往往顏色單一，而大塊的岫玉制品可出現灰、黑、黃綠等幾種顏色間雜的現象。在實驗室條件下，岫玉與軟玉是很易區別的。折射率、密度、硬度有很大差別，稍加注意，不難區分。

3.3玉髓

綠色玉髓外觀上與綠色軟玉相似，這是因為玉髓本身為隱晶質石英，顆粒極為細小，肉眼鑒定軟玉與玉髓的區別：玉髓制品多為玻璃光澤；玉髓制品有較高的透明度；玉髓制品手掂較輕，且玉髓的折射率、密度低于軟玉，而硬度卻大于軟玉。

3.4大理石

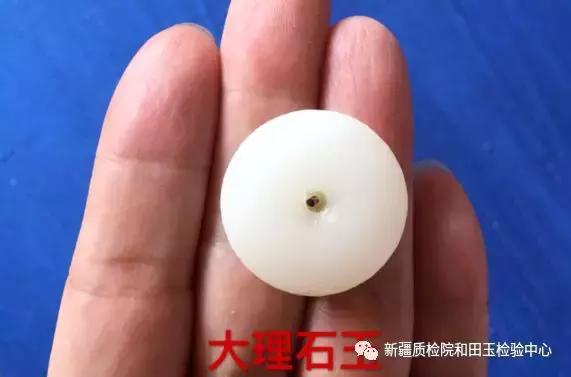

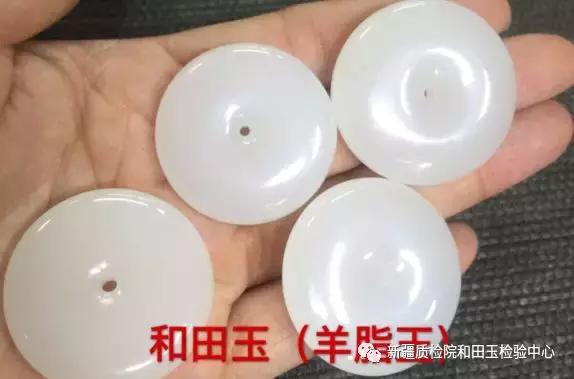

質地細膩、潔白的大理石（俗稱“阿富汗玉”或“巴玉”）常常用來仿白玉，但大理巖的密度、硬度均低于軟玉，二者的折射率、光澤和結構也有很大差別，不難相互區別。

3.5玻璃

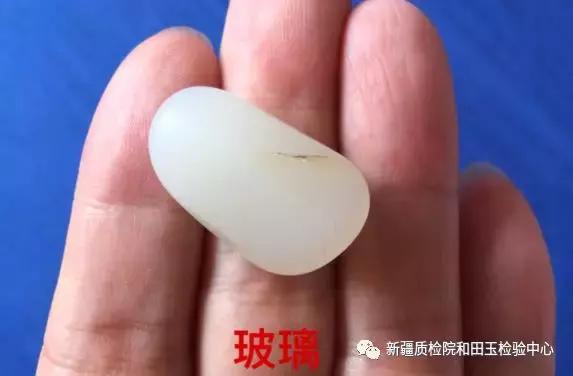

仿玉玻璃的特點是乳白色、半透明至不透明，常含有大小不等的氣泡，貝殼狀斷口，折射率1.51左右，密度2.5g/cm3左右，均明顯低于軟玉。在舊貨市場上較為常見，俗稱“料器”。

結語

和田玉的仿制品鑒定主要從肉眼觀察鑒定、常規儀器以及借助大型儀器、實踐經驗等幾個方面著手。對定性描述的顏色進行量化，通過化學實驗和現代技術的測試和檢驗，比對實驗結果，從定性和定量兩個角度綜合全面地來判定和田玉的仿制品，通過正規鑒定機構出具鑒定證書，避免玉石愛好者蒙受欺騙，凈化和田玉市場。

（本文由 中國和田玉網 www.23usxx.com 編輯整理提供，如需轉載，請保留鏈接。）

上一篇：靈玉的精神——玉的儒家倫理學

下一篇：走進石佛寺：帶你了解和田玉市場價格的秘密！
